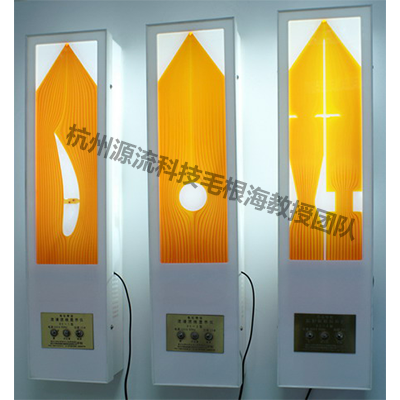

名称：自循环流谱流线演示仪

型号：MGH-DX 1-2-3

规格及功率：壁挂分体式，780×200×125×3台/套， 220V，10W×3台/套

重要职能：

以自循环多流路组成显示屏，以化学溶液为工作流体，流、迹线由电控染色显示，经显示屏后，能自动消色，可持久自循环工作。

演示机翼绕流及升力方向的流线、迹线，演示十余种势流图谱与有关道理，如：圆柱绕流的流线，迹线及流场驻点、源、汇知识点的势流流谱
；演示文丘里和孔板管流、逐步扩散、逐步收缩、忽然扩大、忽然缩幼、明渠闸板和平面汇流的流线，迹线等势流流谱。

重要配置及技术参数：

每台配置：自循环供水装置，节能微型泵，流速调节器，发色电极，发色节造器，蓄水箱，T4光源，显示屏，狭缝形流路，玉白色有机玻璃机体，高教社出版的教材。
